SHOCK REDUCIING VALVE

  • 모델명DSR-G02
  • 다운로드 CADKOR

제품특징

  • Solenoid controled relief valve (DBS)에 부착되어 유압 주회로의 절환쇼크를 감소할 수 있습니다.

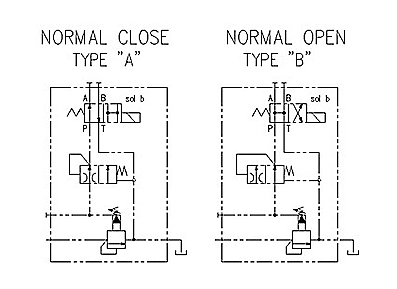

유압회로도

제품

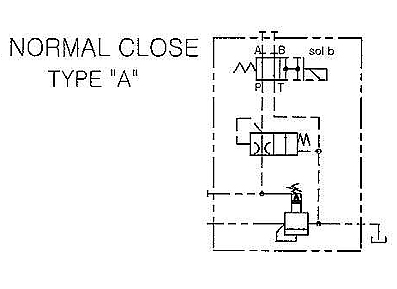

OPTION

제품

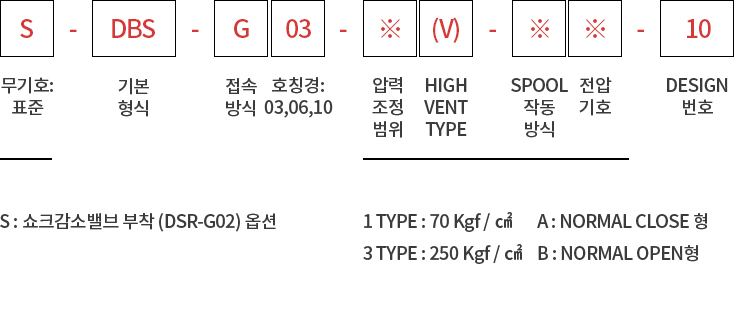

형식기호

제품

사양

형식기호
(Gasket 취부형)
호칭경 최고조정압력
(kgf/㎠)
최대유량
(ℓ/min)
통용 Solenoid 형식 중량
(kg)
DBS-G03-1 3/8" 70 100 KSO-G02-3B-3H(A형)
KSO-G02-3B-3T(B형)
6.6
DBS-G03-3 250
DBS-G06-1 3/4" 70 200 8.1
DBS-G06-3 250
DBS-G10-1 1-1/4" 70 380 12.5
DBS-G10-3 250

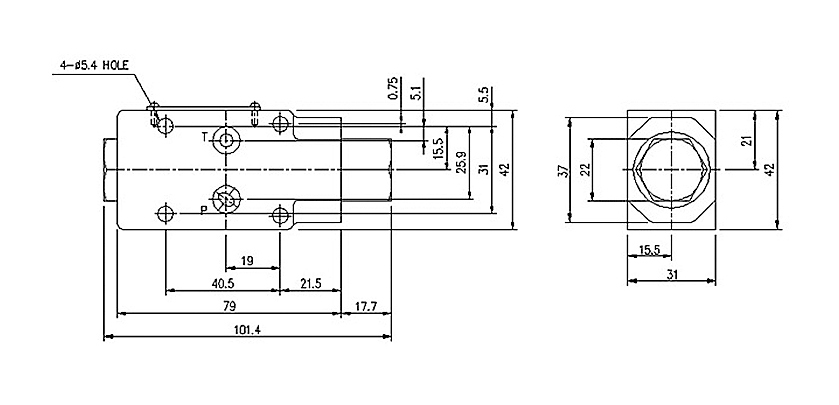

외형 치수도

제품
