PRODUCT

VALVES

DIRECT OPERATED RELIEF VALVE

  • 모델명SR
  • 다운로드 KORCAD

제품특징

  • · Override 압력이 적고 balance piston형과 거의 동정도의 성능을 갖고 있다.
    · 방진구조이기 때문에 고압시에도 chattering의 발생이 없다.
    · 광범위한 압력조정이 가능하고 저압영역에서의 압력조정도 용이하다.

압력-유량특성

제품

압력 강하 특성

제품

형식기호

제품

사양

형식기호 호칭경 압력조정범위
(kgf/㎠)
최고유량
(ℓ/min)
중량
(kg)
THREAD 접속형 GASKET 취부형 T형 G형
SR-T03-1 SR-G03-1 3/8 3~70 30 2 2.5

외형 치수도

제품

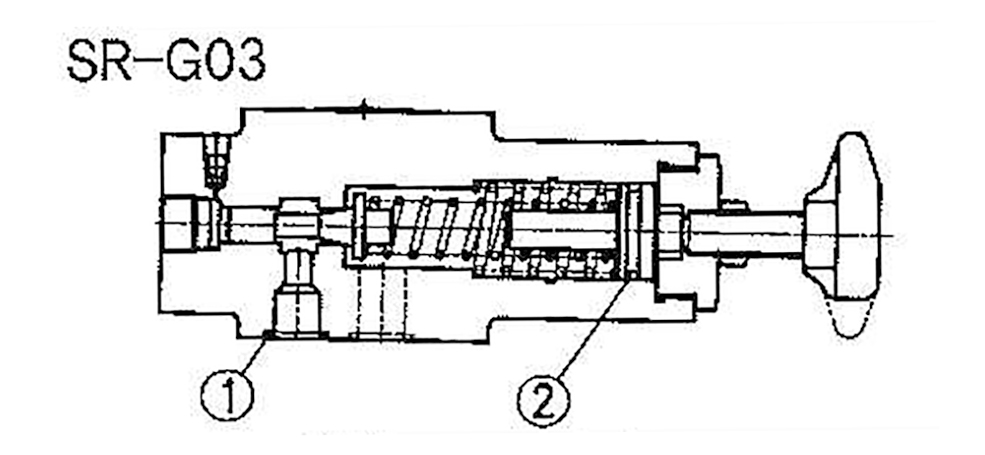

단면 구조도

제품
