DIRECT OPERATED RELIEF VALVE

  • 모델명JR-G02-3-22
  • 다운로드 KORCAD

제품특징

  • 이 밸브는 Relief valve, 감압 밸브 등의 balance piston형 압력제어 밸브의 head 접속구와 연결시켜 원격제어를 할 경우에 사용한다.

유압회로도

제품

압력 강하 특성

제품

형식기호

제품

사양

형식기호 호칭경 최고유량
(ℓ/min)
압력조정범위
(kgf/㎠)
중량
(kg)
THREAD 접속형 GASKET 취부형 T G
JR-T02-1 JR-G02-1 1/4 1.2 8~70 1.5 1.5
JR-T02-3 JR-G02-3 35~210

외형 치수도

제품

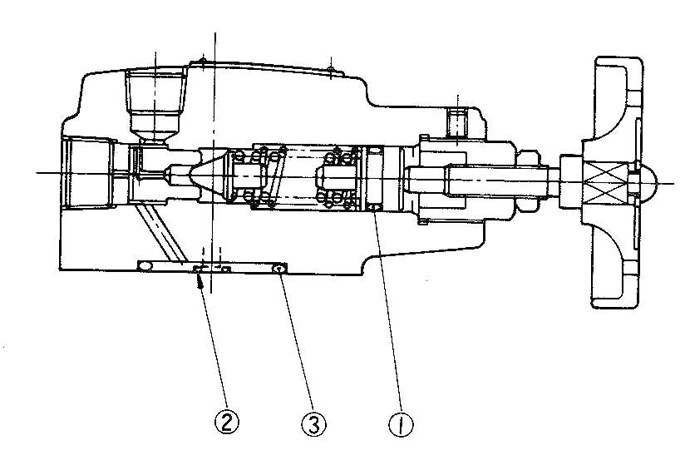

단면 구조도

제품

SEAL 부품 일람표

품번 부품명칭 형식/ 부품사양 수량
JR-T02 JR-G02
1 O-ring 1A P11 1A P11 1
2 O-ring - 1B P6 1
3 O-ring - 1B G30 1
