SOLENOID CONTROLED PILOT OPERATED VALVE

  • 모델명JS-G10
  • 다운로드 KORCAD

제품특징

  • · 고성능 Pilot Valve의 채택
    Pilot 밸브에 신뢰성이 높은 KSO-G02를 채택하고 있어 수명이 길고 작동이 확실합니다.
    · 용이한 Pilot 및 Drain 방식의 교체
    Pilot 방식 및 Drain 방식의 교체는 Plug의 제거에 의해 간단히 할 수 있습니다.
    · ISO 취부 치수
    취부면은 국제규격 ISO 4401을 채택하고 있습니다.

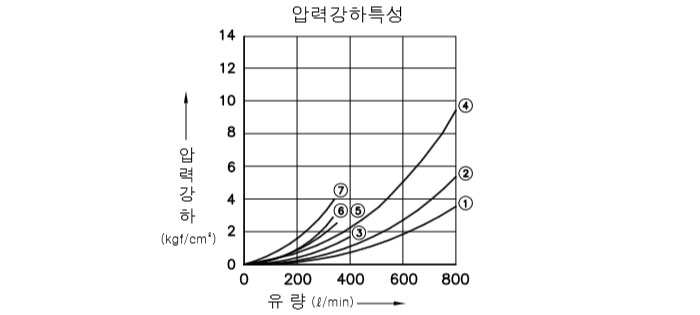

압력 강하 특성

제품

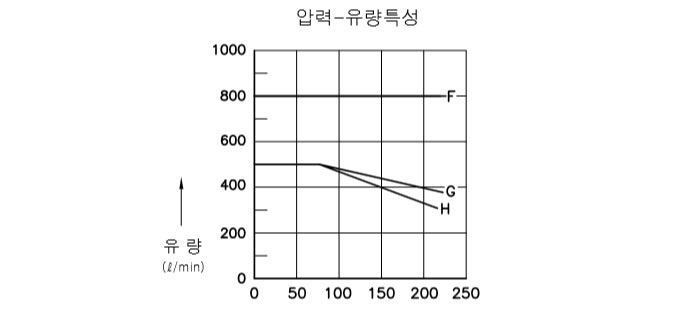

압력 유량 특성

제품

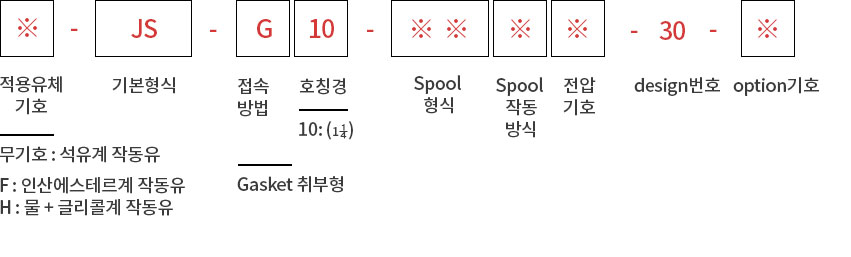

형식기호

제품

사양

10(1¼)
호칭경 형식기호 최고사용
압력
정격유량 최대유량 Pilot 압력 허용배압 추천주위온도 상대습도
10(1¼) JS-G10 210kgf/㎠ Model표
참조
800ℓ/min 최소 4.5kgf/㎠ ~
최대 210kgf/㎠
210kgf/㎠
(외부 Drain의 경우)
0 ~ 50℃ 0 ~ 95%
70kgf/㎠
(내부 Drain의 경우)

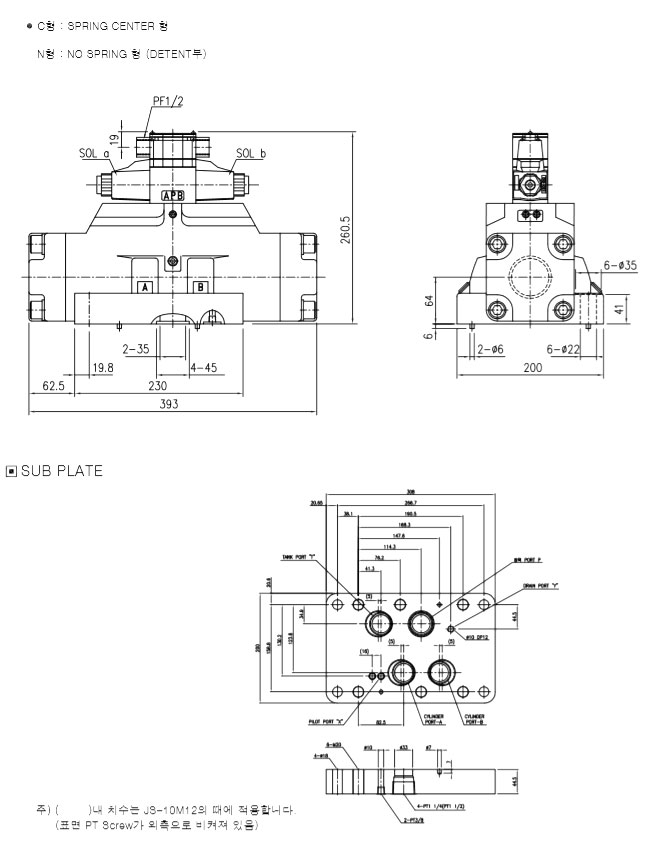

외형 치수도

제품

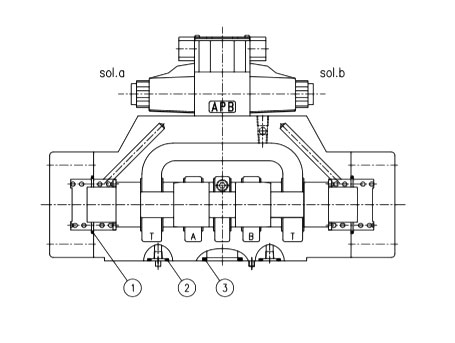

단면 구조도

제품

SEAL 부품 일람표

NO 부품명칭 수량 부품사양
1 O-ring 2 BG60
2 O-ring 2 BP20
3 O-ring 4 BG40
